Modern yarı iletken paketleme üretimi, minyatürleştirme, yüksek hassasiyet ve ultra yüksek güvenilirlik yönünde hızla ilerlemektedir. Her ön işlem termal adımı, IC çiplerinin, güç yarı iletkenlerinin ve elektronik bileşenlerin verimini, kararlılığını ve hizmet ömrünü doğrudan belirler. Tüm paketleme öncesi süreçler arasında ön ısıtma, en kritik ancak sıklıkla göz ardı edilen prosedürlerden biri olarak öne çıkar. Uygunsuz ön ısıtma sürekli olarak delaminasyon, kabarcık oluşumu, eğilme ve yetersiz epoksi yapışması gibi yaygın kusurlara neden olur; bu da önemli ürün israfına ve tutarsız parti kalitesine yol açar.

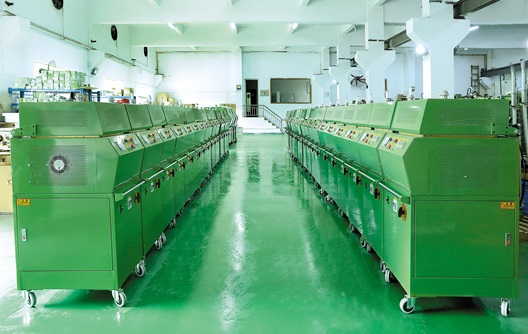

Ön ısıtma ekipmanları alanında yirmi yılı aşkın bağımsız araştırma ve geliştirme, üretim ve küresel yerinde devreye alma deneyiminden yararlanan Shunhao Machines fabrikası yarı iletken sınıfı haddeleme çubuklu ön ısıtıcı makineleri için temel avantajları ve tipik endüstriyel uygulamaları sunacaktır.

Yarı İletken Sınıfı Rulolu Ön Isıtıcı Nedir?

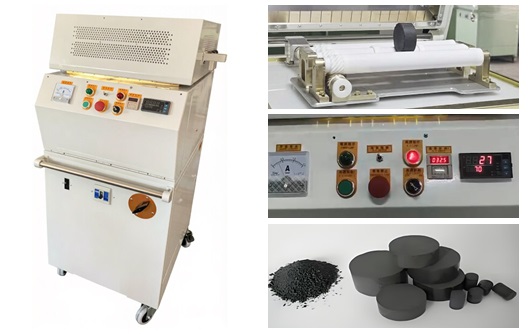

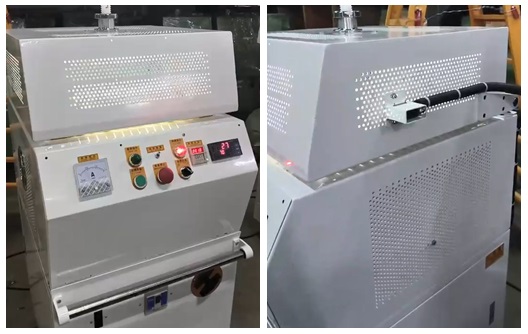

Yarı iletken sınıfı rulolu ön ısıtıcı, yarı iletken kapsülleme ve ön işleme iş akışları için özel olarak optimize edilmiş, yüksek hassasiyetli, tozsuz ve sürekli termal işleme ekipmanıdır. Geleneksel endüstriyel malzemeler için kullanılan sıradan rulolu ön ısıtıcılara kıyasla sıcaklık kontrol doğruluğu, yapısal sızdırmazlık, aktarım kararlılığı ve kirlilik önleme performansında kapsamlı iyileştirmelerle olgun endüstriyel rulolu ön ısıtma teknolojisinden geliştirilerek yükseltilmiştir.

Yarı İletken Paketleme Üretimi için Rulolu Ön Isıtıcının Temel Avantajları

1. Tam Otomatik İnsansız Üretim: Otomatik besleme, sabit sıcaklıkta ısıtma ve sürekli boşaltma işlevlerini entegre ederek yukarı ve aşağı akış paketleme süreçleriyle sorunsuz bağlantı sağlar. Uzun vadeli işçilik maliyetlerini azaltır ve manuel operasyon hatalarından kaynaklanan kalite kararsızlığını çözer.
2. Ultra Kararlı Isıtma Homojenliği ve Yüksek Hassasiyet: Çok bölgeli sabit sıcaklık sistemi, üst ve alt katman sıcaklık farklarını ve parti ısıtma hatalarını ortadan kaldırarak seri üretimde her bir bileşen için tutarlı ön ısıtma etkisi sağlar; bu, üst düzey yarı iletken ürün tutarlılığının temel güvencesidir.
3. Önemli Kusur Oranı Azaltımı: Etkili nem alma ve homojen termal işlem, delaminasyon, kabarcıklar, iğne delikleri ve eğilme dahil olmak üzere paketleme kusurlarını temel olarak azaltır; yüksek standartlı otomotiv ve endüstriyel sınıf yarı iletkenlerin bitmiş ürün verimini ve uygunluk oranını büyük ölçüde artırır.

Tipik Endüstriyel Uygulama Senaryoları

• Yarı iletken kapsülleme için epoksi kalıplama bileşiklerinin ön işlenmesi ve yumuşatılması
• 5G yüksek frekanslı iletişim çipi paketlemesi için termal stabilizasyon ön işlemi
• Yeni enerji araçlarının güç yarı iletken modülleri için ön ısıtma işlemi
• Minyatür elektronik bileşenlerin hassas pişirme ve gerilim giderme işlemi

Epoksi Kalıplama Bileşiği (EMC), yarı iletkenler için birincil paketleme malzemesi olarak hizmet eder. IC çiplerini, kurşun çerçeveleri ve dahili kablolamayı kapsülleyerek mekanik koruma, neme dayanıklılık, yalıtım ve korozyon önleme performansı sağlar. Ancak EMC, oda sıcaklığında katı peletler veya tabletler halinde tedarik edilir. Kalıplama öncesinde uygun termal ön işlem ve yumuşatma yapılmadığında üreticiler bir dizi ciddi üretim zorluğuyla karşılaşır; bu da rulolu ön ısıtıcıyı bu iş akışında vazgeçilmez bir cihaz haline getirir.

Yarı iletken sınıfı rulolu ön ısıtıcıdaki ön ısıtma prosedürü, kontrollü bir gradyan ısıtma profili izler. Katı EMC senkron rulolu konveyör üzerinde ilerlerken, çoklu bağımsız sıcaklık bölgeleri tutarlı ısı sağlar. Malzeme sıcaklığı hedeflenen yumuşama aralığına ulaşmak için istikrarlı şekilde yükselir; aşırı ısınma veya yerel yanma önlenir. Aşırı ısınma epoksi reçinenin erken kürlenmesine neden olur; yetersiz ısıtma ise yetersiz yumuşama ve kararsız akışkanlığa yol açar. Üst üste istiflenmiş EMC ham maddelerinde düzensiz ısıtmaya maruz kalan statik parti fırınlarının aksine, sürekli rulolu taşıma her bir EMC peletinin eşit termal maruziyet almasını sağlar. Partiden partiye sıcaklık sapması en aza indirilir.

Epoksi kalıplama bileşiklerinin ön işlenmesi ve kontrollü yumuşatılması basit bir ısıtma adımı değil, kapsülleme kalitesini belirleyen temel bir termal süreçtir. Sürekli rulolu ön ısıtıcı, EMC için homojen ve düşük termal şoklu ısıtma sağlayarak malzeme akışkanlığını dengeler, fazla nemi giderir ve hassas dahili yarı iletken bileşenleri korur. Yüksek hacimli yarı iletken paketleme fabrikaları ve ekipman distribütörleri için EMC ön işlemesine uygun bir rulolu ön ısıtma çözümünün seçilmesi, üretim verimini doğrudan artırır ve sürdürülebilir üretim avantajları oluşturur.

Shunhao Machines, küresel yarı iletken paketleme fabrikaları, satın alma yöneticileri ve endüstriyel ekipman distribütörleri için standartlaştırılmış ve özelleştirilmiş yarı iletken sınıfı epoksi reçine malzeme rulolu ön ısıtıcı çözümleri sunar. Ücretsiz ekipman seçimi rehberliği, süreç planı özelleştirme, numune testi ve küresel tam döngülü satış sonrası hizmet desteği sağlıyoruz. Daha fazla ayrıntı için bize bir E-posta: machine@hongancn.com gönderebilirsiniz.

SSS

S1: Yarı iletken kalıplama öncesinde EMC neden önceden ısıtılır ve yumuşatılır?

C1: Oda sıcaklığındaki EMC serttir ve düşük akışkanlığa sahiptir. Uygun ön ısıtma malzemeyi yumuşatır, viskoziteyi azaltır, homojen kalıp dolumunu sağlar, boşlukları ve tel kaymasını en aza indirir ve kararlı kapsülleme kalitesi için yüzey nemini giderir.

S2: EMC ön ısıtması yetersiz olursa ne olur?

C2: Yeterince ısıtılmamış EMC kötü akar; eksik doluma, mikro boşluklara ve düzensiz kalıplamaya neden olur.

S3: Ödeme koşulları nelerdir?

C3: Makineler: %30 önceden TT ile ve %70 incelemeden sonra ancak sevkiyattan önce TT ile.
